MATELAS ISOLANTS SUR-MESURE POUR L’INDUSTRIE

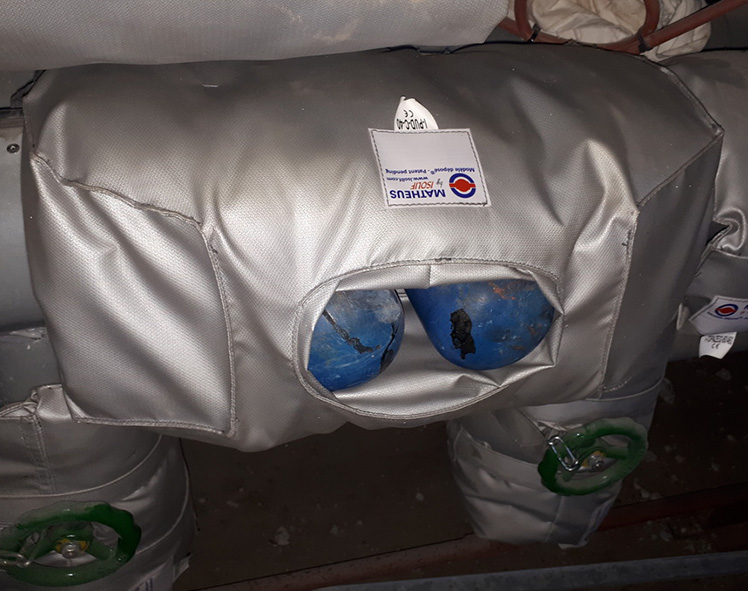

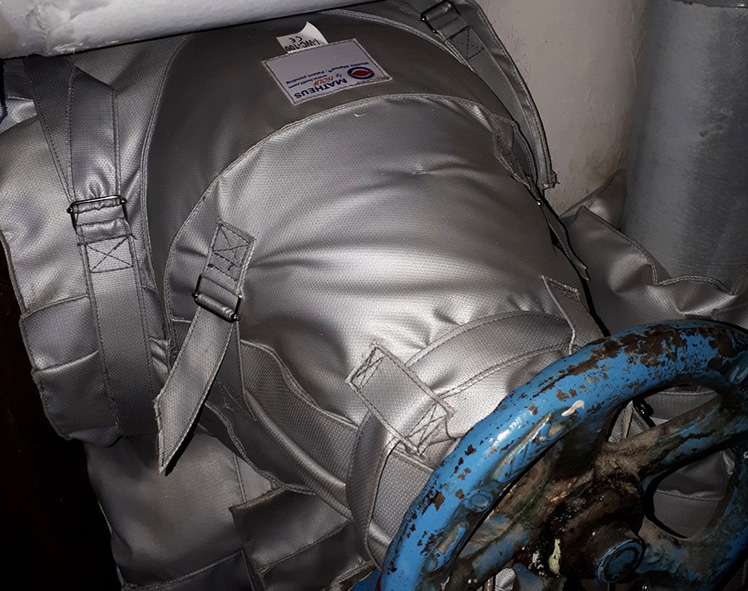

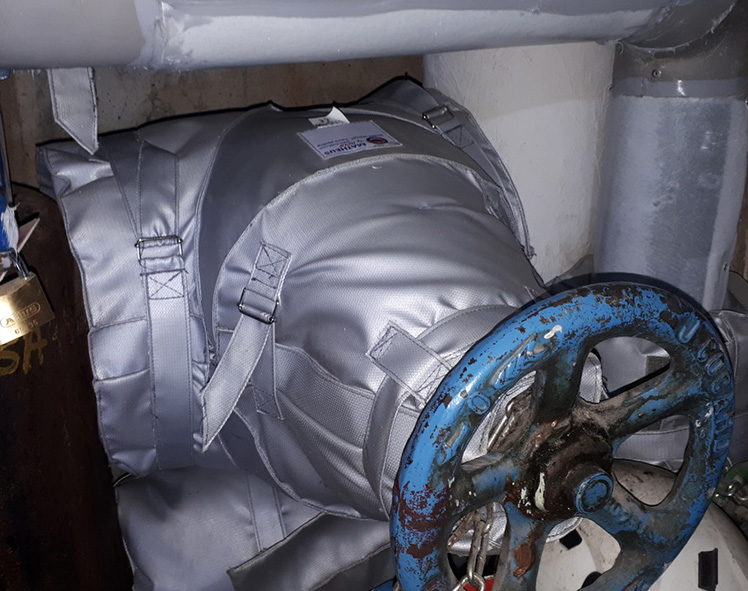

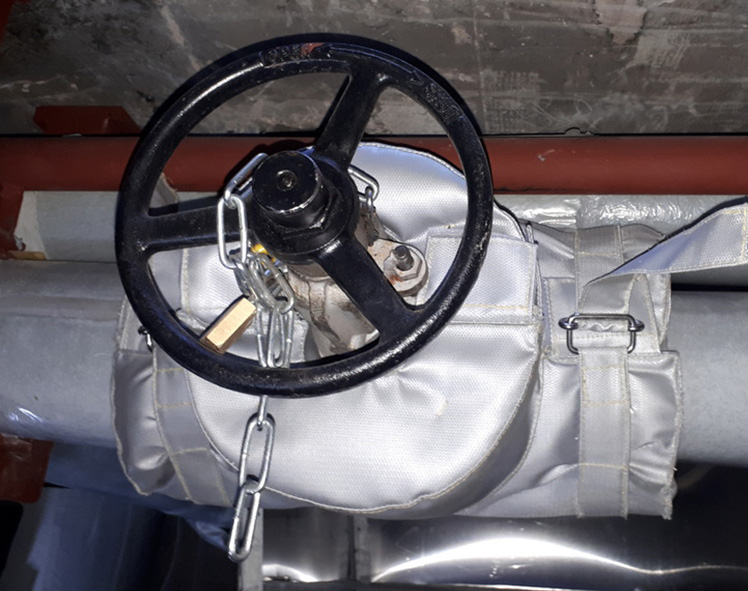

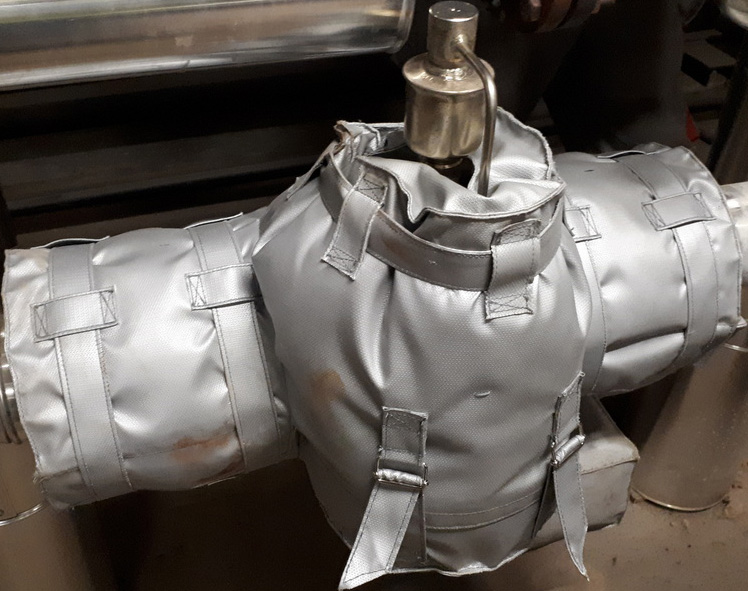

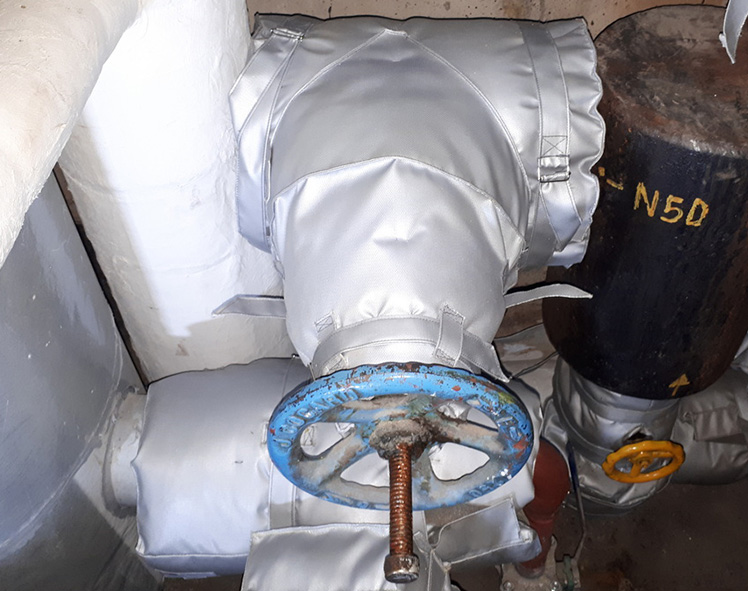

TECHNITRACE propose un gamme complète de matelas isolants qui s’auto‐adaptent aux situations les plus complexes, aux diamètres et aux
équipements classiques présents dans la tuyauterie industrielle. Ces matelas isolants de haute qualité permettent d’équiper plus de 80% des points singuliers en chaufferie : vannes, robinets, brides, clapets, filtres, compteurs, détendeurs, manchettes, réducteurs et échangeurs pour une
réduction de 90% des pertes des points singuliers.

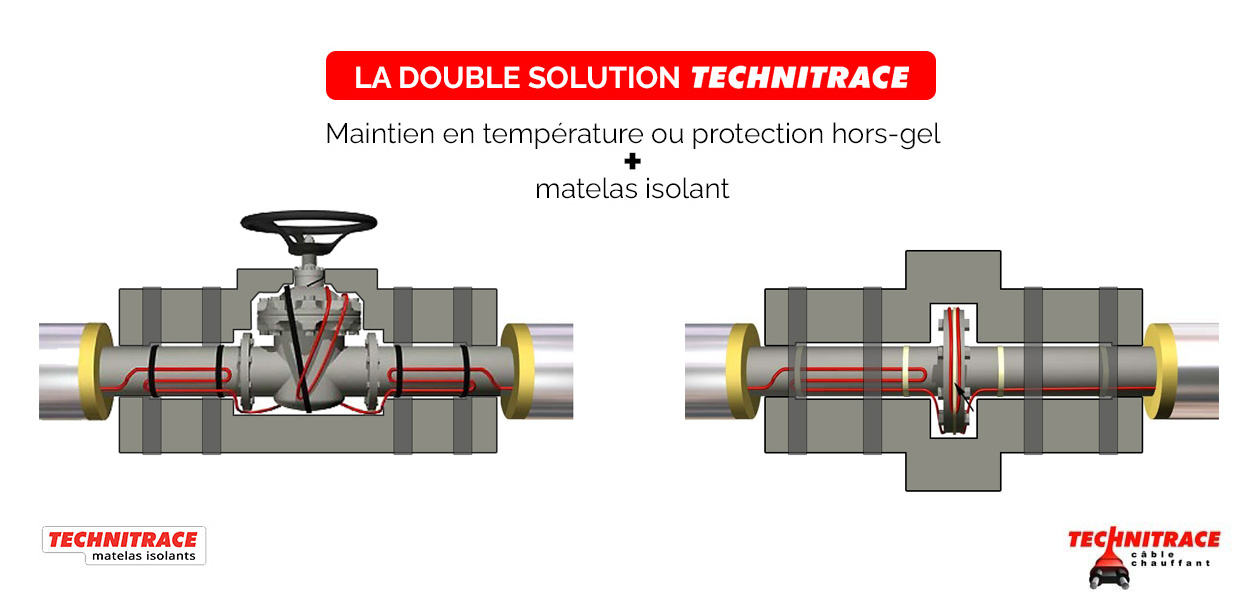

Si certains points singuliers nécessitent une protection hors-gel ou un maintien en température spécifique, TECHNITRACE, fabricant français de câbles chauffants peut fournir l’intégralité des solutions en fils chauffants autorégulants.

Symbiote, syndicat d’entreprises spécialisé dans le secteur de la rénovation énergétique, a déterminé une liste de recommandations à impérativement respecter.

Positionnement des matelas isolants et jonction avec le calorifugeage
L’isolation des points singuliers par la pose de housses isolante est une action à part entière : l’isolation des accessoires et l’isolation des tuyauteries (calorifugeage) sont dissociées et n’interfèrent pas entre elles et ont leur propres caractéristiques techniques et modes de mise en oeuvre. Ce sont deux systèmes indépendants. Ainsi, les matelas isolants sont fournis et posés par le monteur/exploitant d’une installation thermique indépendamment du calorifugeage de l’installation.

Le matelas isolant enveloppe intégralement le point singulier ainsi que son système de raccordement jusqu’à la soudure de la bride côté tuyauterie ou raccord union dans le respect des clauses du § 8.1.2.3  du NF DTU 45.2 P1-1 [Travaux d’isolation – Isolation thermique des circuits, appareils et accessoires
de – 80 °C à 650 °C] qui stipule bien la réservation entre le calorifugeage et les brides. Le matelas isolant est indépendant du calorifugeage de la canalisation quels qu’en soient son état, ses dimensions, sa performance, son devenir ou son éligibilité aux CEE. Dans le cas des équipements à brides, les limites physiques du point singulier sont les deux soudures de raccordement en amont et en aval de leurs contre-brides.

La housse doit permettre l’accès aux équipements sans dépose de celle-ci Le NF DTU 45.2 P1-1, (NF P 75-402-1-1), de mai 2006 — Isolation thermique des circuits, appareils et accessoires de – 80 °C à +650 °C — § 8.1 énonce bien la forme du matelas isolant en fonction du positionnement du calorifuge en rappelant que l’isolant du tube est arrêté à une distance telle que le démontage et le remontage de la boulonnerie puissent s’effectuer normalement.

Cette disposition de l’isolation correcte d’un point singulier est étayée par un schéma élaboré par Filiance (guide n° 19 – Inspection opérations standardisées d’économies d’énergie COPREC 25 JUIN 2020-) clair et utilise judicieusement l’interstice de garde de calorifugeage de quelques cm en amont des points singuliers :

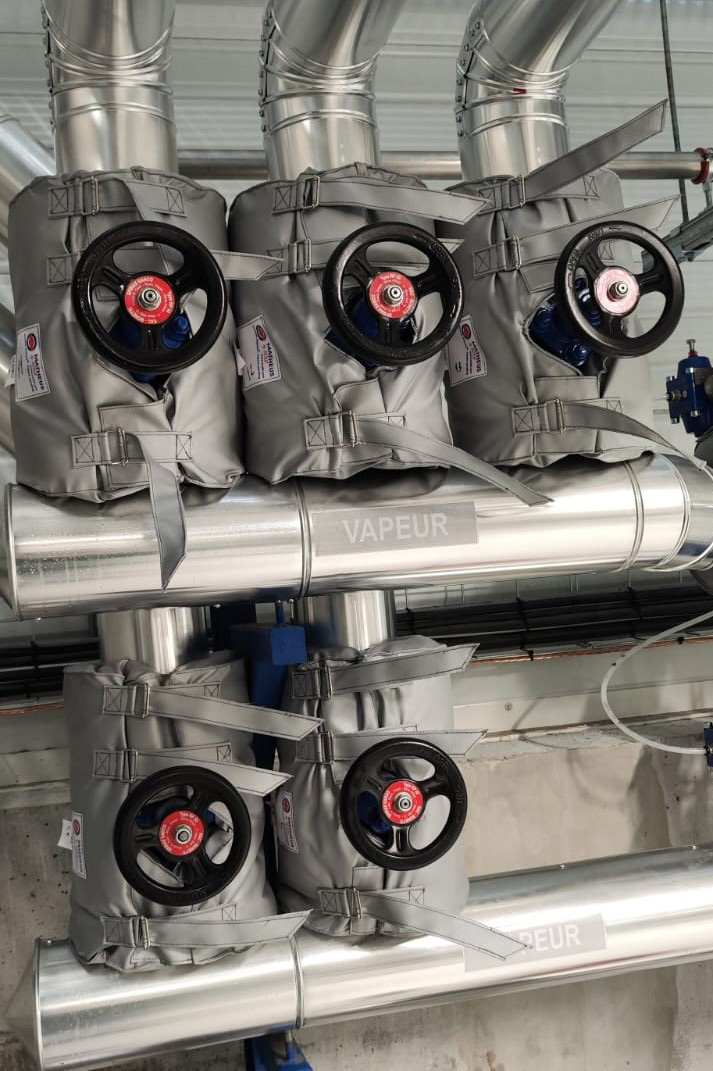

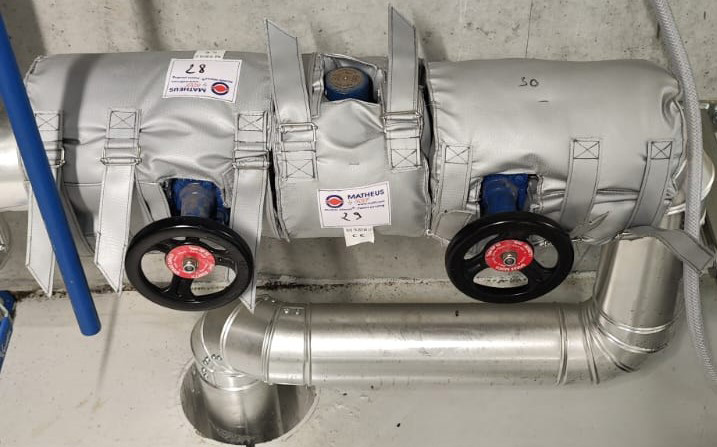

Une étude précise d’une installation de tuyauterie industrielle et de points singuliers à isoler permet de concevoir des panoplies complètes de matelas isolants, offrant des niveaux de performances très élévés.
